Cài đặt và sử dụng
1. 200 Series Cam Ly hợp là trục
được gắn, vì vậy trục trên đó
ly hợp được gắn phải được
cứng đến Rc 56-60 và 1,5 mm
độ sâu trường hợp sau khi mài. Xay thành
Kết thúc 1,5S (16micro-inch). Các
côn của trục này không nên
vượt quá 0,01 mm trên 50 mm.
2. Để lắp đặt ly hợp,
lắp ly hợp với vòng bi
ở cả hai bên hoặc một bên trong
để có được sự đồng tâm
giữa trục và ly hợp
cuộc đua bên ngoài và để chiếm lĩnh
hoặc lực đẩy tải có thể hoạt động
trên đường đua bên ngoài hoặc trục.
Xem ví dụ cài đặt.
3. Bộ ly hợp nên được lắp
trên trục bằng cách xoay nó trong
hướng được đánh dấu bằng mũi tên
hiển thị trên đĩa ly hợp. Làm
không áp dụng cú sốc cho ly hợp bằng cách
búa đập.

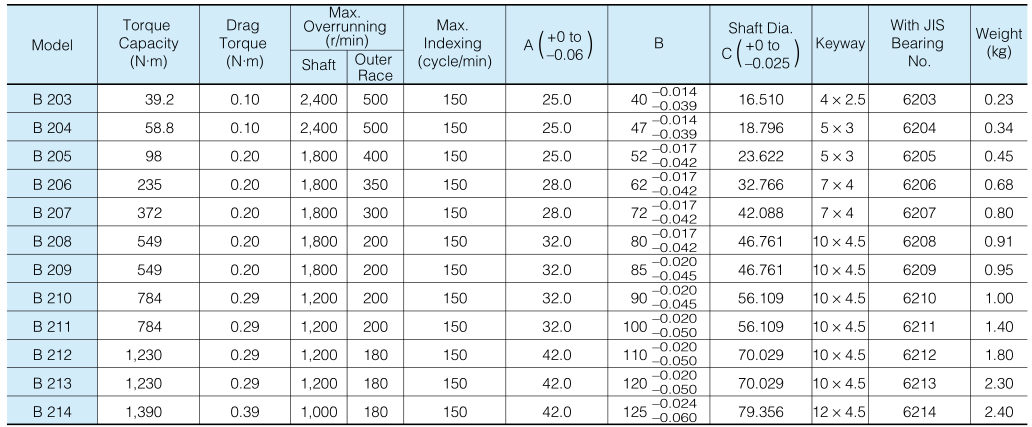

4. Bộ ly hợp có cùng
đường kính bên ngoài như
vòng bi được hiển thị trong bảng
ở trên. Khoan dung của
nhà ở mà ly hợp là
lắp ráp nên được trong
phạm vi được hiển thị trong bảng dưới đây.
5. Để lập chỉ mục, dầu bôi trơn là
khuyến khích.
6. Đồng tâm của nhà ở
lỗ khoan và trục phải nằm trong
0,05 mm.
7. Hồ sơ chính cần có trong
phù hợp với JIS B1301-1959.

• See “information for Selection” on page 77.
• See “Lubrication and Maintenance” on
page 79.
